Jednozávitovkový vs dvojzávitovkový extrudér: Ktorý z nich potrebuje váš proces?

Je to jedna z prvých otázok v každom projekte vytláčania a pomýliť sa je drahé. Jednozávitovkový extrudér a dvojzávitovkový extrudér sú skonštruované pre rôzne práce – jedným je čerpadlo, druhým je mixér – a výber ceny alebo zvyku namiesto toho, čo váš materiál skutočne potrebuje, vedie buď k nízkej kvalite produktu, alebo k stroju, ktorý je pre danú prácu prehnaný.

Vyrábame skrutky a sudy pre obe, takže nemáme dôvod vás tlačiť k jednému alebo druhému. Táto príručka uvádza skutočný rozdiel medzi ajednoduchá skrutka vs. dvojitá skrutkaextrudéra, čo každý robí najlepšie a ako sa uistiť,skrutkový valecsám je špecifikovaný pre váš materiál.

Čo je to jednozávitovkový extrudér?

A jednozávitovkový extrudérbeží jedna rotujúca skrutka vo vyhrievanom sude. Úloha skrutky je jednoduchá: na jeden koniec odoberte pevný prívod, roztavte ho teplom a strihom a na druhom konci odčerpajte rovnomernú taveninu pri stálom tlaku. Geometria - dávkovacie, kompresné a dávkovacie zóny - je vyladená pre dopravu a vytváranie tlaku, nie pre agresívne miešanie.

V tej jednoduchosti je sila. Jednozávitovkové extrudéry sú ekonomické, spoľahlivé, ľahko ovládateľné a vynikajúce pri veľkoobjemovej priepustnosti jedného konzistentného materiálu. Prevádzkujú väčšinu svetových liniek na poťahovanie rúr, profilov, plechov, fólií a drôtov. Čo im nerobí dobre, je intenzívne distribučné miešanie alebo manipulácia s materiálmi, ktoré si vyžadujú presné a kontrolované miešanie.

Čo je to dvojzávitovkový extrudér?

A dvojzávitovkový extrudérbeží dve skrutky vedľa seba vo vývrte hlavne. Dve skrutky zapadajú do seba a táto interakcia je podstatou: vytvára intenzívne miešanie, pozitívny transport, samostierací účinok a tesnú kontrolu nad šmykom a dobou zotrvania. Tam, kde čerpá jedna závitovka, miesi dvojitá závitovka.

Vďaka tomu sú dvojité skrutky nástrojom na miešanie, predzmes, reaktívne vytláčanie, odstraňovanie prchavých látok a privádzanie práškov alebo plnív, s ktorými zápasí jedna skrutka. Dobre manipulujú s materiálmi citlivými na teplo, ako je tvrdé PVC, pretože pozitívny transport poskytuje presnú kontrolu nad tým, ako dlho materiál strávi v teple. Kompromisom sú vyššie náklady a väčšia mechanická zložitosť.

Jednoduchá skrutka vs dvojitá skrutka: Kľúčové rozdiely

Bok po boku je rozkol jasný. Tabuľka ich porovnáva na základe faktorov, ktoré rozhodujú o kúpe.

Ako sa líšia dizajny s jednou a dvojitou skrutkou

Rozdiel v schopnostiach vychádza priamo z toho, ako sú tieto dva postavené. Jedna závitovka je jeden hriadeľ s tromi zónami pozdĺž svojej dĺžky: podávacia zóna, ktorá nasáva pevné pelety, kompresná zóna, kde je kanál plytký, aby sa roztavil a zhutnil, a dávkovacia zóna, ktorá pumpuje taveninu dopredu pri stálom tlaku. Jedna skrutka, jeden vývrt hlavne, jedna dobre vykonaná práca.

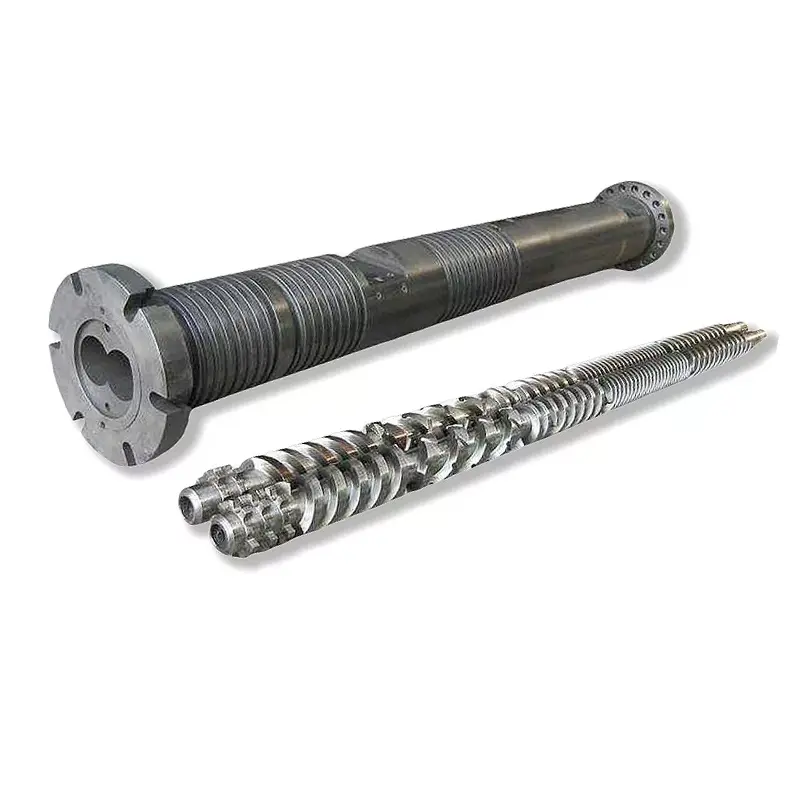

Dvojitá skrutka je modulárna. Dva do seba zapadajúce hriadele sú zostavené zo segmentov – dopravné prvky na pohyb materiálu, hnetacie bloky na jeho miešanie – takže profil skrutky môže byť nakonfigurovaný pre konkrétnu zmes a prekonfigurovaný pri zmene úlohy. Theskrutkový valecje vŕtanie s číslom osem, v ktorom sú umiestnené obe skrutky, často zabudované vo vyhrievaných, vymeniteľných častiach. Táto modularita je to, čo dáva dvojitej skrutke jej miešaciu silu a flexibilitu, a to je tiež dôvod, prečo je dvojitáskrutkový valecstojí viac a vyžaduje presnejšiu výrobu. Na oboch strojoch je vôľa medzi skrutkou a valcom to, čo určuje výkon a kvalitu taveniny, takže tolerancia konštrukcie je dôležitá rovnako ako konfigurácia.

Kedy zvoliť jednozávitovkový extrudér

Siahnite po jedinej skrutke, keď je úlohou veľkoobjemové vytláčanie jedného konzistentného materiálu a intenzívne miešanie nie je súčasťou rovnice. Rúry, profily, plechy, fólie, povlaky drôtov – toto je oblasť s jednou skrutkou a ekonomiku je ťažké poraziť. Je to tiež správna voľba, keď záleží na rozpočte, keď operátori potrebujú stroj s jednoduchou prevádzkou alebo keď linka bude deň čo deň produkovať rovnaký produkt. Ak je váš materiál už zložený a potrebujete ho len tvarovať, jediná skrutka túto prácu zvládne dobre a lacno.

Kedy zvoliť dvojzávitovkový extrudér

Vyberte si dvojitú skrutku v momente, keď váš proces potrebuje skôr miešanie než len tvarovanie. To zahŕňa výrobu zmesí a predzmesi, miešanie plnív, ako sú sklenené vlákna alebo uhličitan vápenatý, reaktívne vytláčanie, odplyňovanie a dávkovanie práškov. Je tiež lepšou voľbou pre materiály citlivé na teplo, ako je tvrdé PVC, kde presné riadenie doby zotrvania chráni polymér. Platíte viac vopred a stroj si od operátora pýta viac, ale pri týchto prácach jedna skrutka jednoducho nemôže poskytnúť rovnakú kvalitu produktu.

Typy dvojzávitovkových extrudérov

„Dvojitá skrutka“ nie je jeden stroj. Pri zadávaní jedného sú dôležité dva rozdiely:

Spoločné otáčanie verzus protibežné otáčanie

V súbežne sa otáčajúcej dvojitej skrutke sa skrutky otáčajú rovnakým smerom. To poskytuje vysoko distribučné miešanie a samostieranie, čo je dôvod, prečo v miešaní a predzmesi dominujú súbežne rotujúce stroje. V protibežnej dvojzávitovke sa skrutky otáčajú v opačných smeroch, čím vytvárajú vysoký tlak a silnú pozitívnu dopravu – bežná voľba pre pevný PVC profil a rúrku.

Paralelný vs kužeľový

Paralelná dvojitá skrutka udržuje konštantný priemer pozdĺž svojej dĺžky a je všestranným pracantom pre väčšinu zmesí. Akónická dvojitá skrutkazužuje sa od širokého podávacieho konca k úzkemu vypúšťaniu, čo poskytuje väčšie prívodné hrdlo a väčší krútiaci moment pri nízkych otáčkach – klasická konfigurácia pre pevné PVC rúrky a profily na malých a stredne veľkých linkách. Tento kompromis podrobnejšie popisujeme v našom kužeľovom a paralelnom dvojskrutkovom sprievodcovi.

Časté chyby pri výbere extrudéra

Niekoľko nákladných chýb sa objavuje znova a znova:

• Nákup dvojitej skrutky, keď by stačila jedna skrutka.Ak jednoducho tvarujete jeden konzistentný materiál, miešacia sila dvojitej závitovky je schopnosť, za ktorú zaplatíte a nikdy ju nevyužijete.
• Kúpiť si jednu skrutku a potom sa na ňu pokúsiť zložiť.Jediná skrutka nedokáže zabezpečiť intenzívne miešanie bez ohľadu na to, ako ju vyladíte – s kvalitou taveniny budete bojovať navždy.
• Kopírovanie nastavenia konkurenta bez zhody s vaším vlastným materiálom.Správny stroj závisí od vašej živice, plnív a výstupu, nie od toho, čo fungovalo pre niekoho, kto používa inú formuláciu.
• Ignorovanie povrchu valca skrutky.Spracovatelia starostlivo vyberajú typ stroja, potom namontujú štandardný nitridovaný valec na abrazívny alebo korozívny materiál a sledujú, ako sa predčasne opotrebuje.

Získajte typ stroja askrutkový valecšpecifikácia práve spolu a linka beží v špecifikácii roky. Buď sa pomýlite a zaplatíte za to kvalitou, prestojmi alebo premárneným kapitálom.

Jednoduchý spôsob, ako sa rozhodnúť

Ak ste stále na hrane, zvyčajne to vyriešia tri otázky:

• Potrebuje váš materiál miešať, alebo len tvarovať?Miešanie - zmesi, plnivá, predzmes - ukazuje na dvojitú skrutku. Tvarovanie jednej hotovej živice ukazuje na jednu skrutku.
• Aký pestrý je váš produktový mix?Rad s mnohými receptúrami ťaží z rekonfigurovateľného profilu dvojitej skrutky; linka s jedným produktom celý deň nie.
• Aký je váš rozpočet a aký zložitý stroj môže váš tím prevádzkovať?Jednotlivé skrutky vyhrávajú z hľadiska ceny aj jednoduchosti, ak to proces umožňuje.

Odpovedzte na ne úprimne a voľba je zvyčajne jasná. Ak tomu tak nie je – často preto, že materiál leží na hraniciach – porozprávajte sa s výrobcom, ktorý postaví oboje a dokáže zladiť skrutku askrutkový valecna vašu presnú zlúčeninu.

Nezabudnite na skrutkovací valec

Single alebo twin,skrutkový valecje časť, ktorá sa skutočne opotrebováva, a jej materiál rozhoduje o tom, ako dlho si stroj udrží výkon a kvalitu. Abrazívne alebo korozívne materiály – zlúčeniny plnené sklom, tvrdé PVC, recyklovaná surovina – vyžadujú bimetalový valec; čisté živice dobre poslúži nitridovaná. Na tejto voľbe záleží rovnako ako na single-versus-twin a prejdeme si ňou v našom sprievodcovibimetalické vs nitridované skrutkové valce.Špecifikujte nesprávny povrch a dokonca aj správny typ stroja sa predčasne opotrebuje.

Je to tiež diel, ktorý budete počas životnosti stroja vymieňať viackrát, preto sa oplatí od začiatku ho dobre špecifikovať. A správne spárovanéskrutkový valecbeží dlhšie medzi výmenami, zadržiava výstup a chráni kvalitu produktu – bez ohľadu na typ stroja, v ktorom je nainštalovaný.

Prečo pracovať s Nanhaiya

Strávili sme viac ako dvadsať rokov výrobou skrutiek a sudov pre oba svety –jediná skrutka, paralelná dvojitá skrutka, akónická dvojitá skrutkazostavy z nitridovanej ocele 38CrMoAlA a bimetalických zliatin s tvrdosťou bimetalového otvoru do 62 HRC. Pretože vyrábame každý typ, naši inžinieri odporúčajú konfiguráciu a povrch, ktorý váš materiál skutočne potrebuje, a robíme náhrady kompatibilné s hlavnými značkami strojov. Povedzte nám svoj materiál, stroj a výstup a do dvanástich hodín dostanete odporúčanie na mieru.

Často kladené otázky

Aký je skutočný rozdiel medzi jednozávitovkovým a dvojzávitovkovým extrudérom?

Predstavte si to ako čerpadlo verzus mixér. Ajediná skrutkaotáča jeden hriadeľ, aby tlačil taveninu dopredu – skvelé, keď prevádzkujete jeden stabilný materiál a potrebujete ho vytvarovať a odčerpať. Advojitá skrutkaspája dva hriadele dohromady a to je to, čo spôsobuje silné miešanie. Takže ak je úlohou miešanie, miešanie plnív alebo manipulácia s práškami, chcete dvojča. Rovná extrúzia konzistentnej živice? Single je veľa.

Je dvojitá skrutka skutočne lepšia ako jedna skrutka?

V skutočnosti nie - sú vyrobené pre rôzne úlohy, takže „lepšie“ závisí od vašej. Potrebujete intenzívne miešanie, masterbatch alebo reaktívnu prácu? Dvojička vyhráva. Vtláčanie veľkých objemov jednej živice do potrubia, profilu alebo fólie? Jedna skrutka to robí lacnejšie a s menšou námahou. Kúpiť si nesprávny pre prácu je jediná skutočná chyba.

Môžem použiť iba dvojitú skrutku namiesto jednej skrutky?

Môžete - dvojitá skrutka zvládne väčšinu práce s jednou skrutkou a oveľa viac. Nákup a prevádzka však stojí viac a od toho, kto ho prevádzkuje, vyžaduje viac. Pri obyčajnom vysokoobjemovom vytláčaní jedného materiálu je táto extra schopnosť nečinná, kým za ňu platíte. Ak nepotrebujete miešanie alebo slobodu prepínania receptúr, držte sa jedinej skrutky.

Ktorý je lepší pre PVC?

V prípade tvrdého PVC sa väčšina procesorov otáča dvojmo – protibežne alebo kužeľovito, najmä preto, že pozitívny transport udržuje prísnu kontrolu nad tým, ako dlho tento materiál citlivý na teplo zostane horúci. Jedna vec bez ohľadu na to, čo si vyberiete: špecifikujte bimetalickéskrutkový valec. PVC je korozívne a bimetalický povrch sa udrží tam, kde obyčajný nitridovaný nie.

Používajú títo dvaja rovnakú hlaveň skrutky?

Nie. Jedna skrutka sedí v jednom kruhovom otvore; dvojitá skrutka potrebuje vŕtanie s číslom osem obrobené pre dvoch. Oceľ a povrchová úprava – nitridácia 38CrMoAlA alebo vrstva bimetalickej zliatiny – sa prenášajú medzi nimi, ale geometria otvoru je vyrezaná špeciálne pre váš typ skrutky a váš stroj. Nezameniteľné.
