Čo je to kužeľová dvojskrutková hlaveň a ako to funguje?

Vstúpte do akéhokoľvek závodu na výrobu PVC rúr alebo profilov a stroj na linke je takmer určite kužeľová dvojitá skrutka. To nie je náhoda histórie. Tvar skrutiek rieši špecifický súbor problémov, ktoré PVC vytvára, a keď pochopíte prečo, celý stroj dáva zmysel.

Táto príručka pokrýva mechaniku, označenie veľkostí, ktoré mätie väčšinu kupujúcich, skutočné aplikácie a veľkosti, ktoré vyrábame.

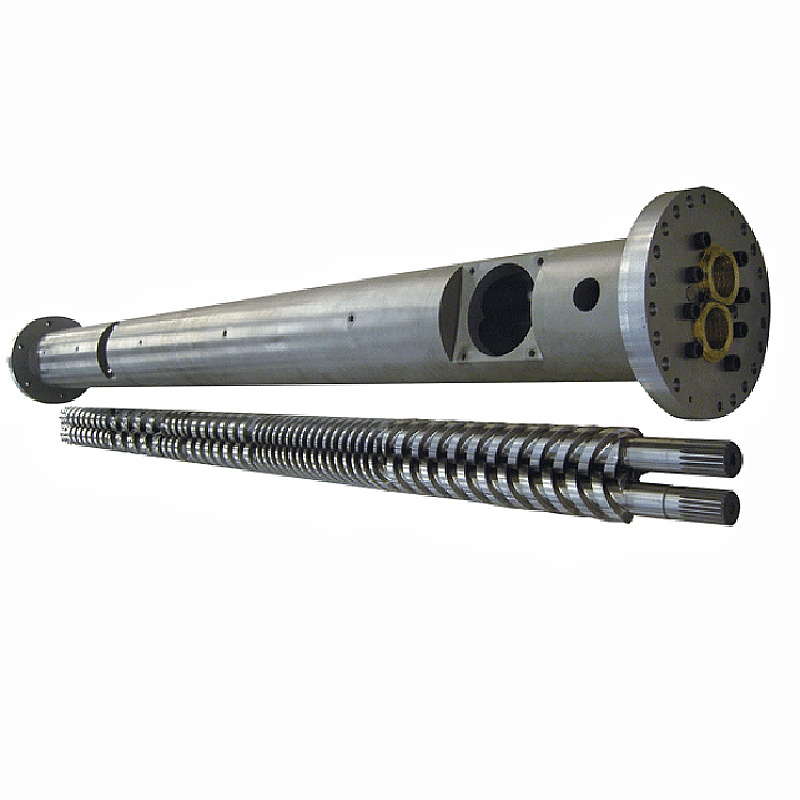

Čo je kužeľový dvojitý skrutkový valec?

Kužeľový dvojzávitovkový valec je plastifikačná jednotka kužeľového dvojzávitovkového extrudéra. Má dve časti fungujúce ako jedna: hlaveň s dvoma prekrývajúcimi sa kužeľovými otvormi a dve kužeľové skrutky, ktoré sú v nich umiestnené.

Kónickýznamená, že skrutky sú široké na podávacom konci a úzke smerom k výstupnému koncu. Vrty sa zužujú, aby zodpovedali. Všetko o stroji vyplýva z tohto jediného geometrického faktu.

Porovnajte to s aparalelná dvojskrutková hlaveň, kde obe skrutky držia rovnaký priemer od konca ku koncu vo vnútri konštantného otvoru s veľkosťou osem. Rovnaká myšlienka dvoch skrutiek spolupracujúcich, úplne odlišné dôsledky.

Ako čítať veľkosť kužeľovej skrutky ako 55/110

Každá kužeľová ponuka, kresba a RFQ nesie párové číslo: 45/90, 55/110, 65/132, 80/156. Kupujúci ich vidia neustále a často si nie sú istí, ktoré číslo je ktoré. Vyrovnanie stojí za tridsať sekúnd.

Prečítajte si to takto a veľkosť vám veľa povie na prvý pohľad. Medzera medzi týmito dvoma číslami je zúženie a zúženie je miesto, kde dochádza ku kompresii. Veľký koniec nastavuje, koľko materiálu môže stroj prehltnúť; malý koniec nastavuje tlak, ktorý môže vyvinúť na matricu.

To je tiež dôvod, prečo kužeľovú súpravu nemožno náhodne nahradiť. Dve závitovky s rovnakým výtlačným priemerom, ale rozdielnym priemerom podávania sú rôzne stroje s odlišným kompresným správaním, aj keď prvé číslo sa zhoduje.

Ako funguje kužeľová dvojskrutková hlaveň, krok za krokom

1. Kŕmenie.Materiál klesá do širokého konca. PVC sa zvyčajne dodáva ako suchý zmesový prášok, ktorý je objemný a má nízku hustotu a veľký prívod mu dodáva potrebný objem. Na mnohých linkách je prášok kŕmený silou, namiesto toho, aby padal gravitáciou.
2. Preprava.Dve skrutky sa do seba zapadajú a let jednej stiera kanál druhej. Materiál je zachytený v uzavretých komorách a posúvaný dopredu skôr mechanicky než ťahaný trením.
3. Kompresia.Ako sa vývrt zužuje, ten istý materiál zaberá čoraz menší objem. Vzduch sa vytlačí, častice sa stlačia k sebe a hustota sa po dĺžke plynule zvyšuje.
4. Plastifikácia.Teplo v sude a mechanická práca spolu spájajú zhutnený prášok do homogénnej taveniny. Zóny sú vyhrievané a chladené nezávisle, takže každá sekcia má teplotu, ktorú stupeň potrebuje.
5. Odplynenie.Vlhkosť a prchavé látky sa odvádzajú cez vetrací otvor skôr, ako môžu poškodiť povrch produktu.
6. Meranie a vypúšťanie.Úzky koniec vytvára tlak a dodáva stabilnú, rovnomernú taveninu do formy.

Kontrola teploty je tu dôležitejšia ako pri väčšine vytláčaní. Naše sudy používajú viacstupňový systém ohrevu a chladenia so zónami rozdelenými podľa funkcie, podávania, kompresie a homogenizácie, takže každá sekcia môže byť nastavená na to, čo táto fáza plastifikácie skutočne vyžaduje, namiesto toho, aby sa riadila jednou globálnou nastavenou hodnotou.

Prečo na zúžení záleží: tri efekty

Zúženie nie je štýlovou voľbou. Vytvára tri mechanické efekty naraz a spolu definujú, v čom je tento stroj dobrý.

1. Veľký prívod pre prášok s nízkou hustotou

Pevné PVC sa spracováva ako suchá zmes: živicový prášok plus stabilizátor, lubrikant, plnivo a pigment. Táto zmes je nadýchaná a plná vzduchu, takže potrebuje objem skôr, ako potrebuje čokoľvek iné.

Široký podávací koniec mu dodáva ten objem. Skrutka s konštantným priemerom by musela byť veľká po celej svojej dĺžke, aby prehltla rovnaký prívod, čo so sebou prináša problémy na výstupnom konci.

2. Kompresia, ktorá sa buduje postupne

Na skrutke s konštantným priemerom kompresia pochádza z plytšieho kanála a táto zmena má tendenciu nastať v definovanom prechodovom úseku.

Na kužeľovej skrutke sa samotný vývrt priebežne zužuje. Kompresia sa rozprestiera po dĺžke namiesto sústredenia v jednej zóne, takže materiál je opracovávaný rovnomerne a nie silne stláčaný na jednom mieste. To v praxi znamená „postupný kompresný pomer“ a materiál citlivý na teplo z toho priamo profituje.

3. Rastúci tlak smerom ku kratšiemu výboju

Zužujúci sa koniec koncentruje taveninu do menšieho prierezu, čo vytvára tlak, ktorý matrica potrebuje. Súčasne je výtlačná časť krátka, takže tavenina nezostane horúca pri vysokom tlaku dlhšie, ako je potrebné.

Pre polymér, ktorý sa časom pri teplote degraduje, je krátky vysokotlakový úsek skôr znakom ako obmedzením.

Jemné strihanie: Prečo PVC skončilo na tomto stroji

Pevné PVC má úzke spracovateľské okno. Pracujte ho príliš tvrdo a degraduje, pričom sa uvoľňuje chlorovodík, ktorý potom napáda oceľ, na ktorej sedí. Pracujte s ním príliš málo a nikdy sa správne nespojí. Stroj musí túto medzeru navliecť pri každom chode.

Kónické dvojité skrutky sa na ňu navliekajú podľa návrhu. Ich kombinácia postupného kompresného pomeru, jemného strihu a silnej prepravnej kapacity vyhovuje materiálom citlivým na strih aj teplotu a PVC je učebnicovým prípadom oboch.

Silná doprava je tretia časť a záleží na nej rovnako ako na jemnej časti. Pretože skrutky zapadajú do seba a tlačia materiál mechanicky, stroj nie je závislý od trenia pri pohybe prášku, ktorý sa zle drží. Výkon zostáva stabilný, aj keď je krmivo skôr suchou zmesou ako peletami.

Chemická stránka tohto a to, čo to znamená pre povrchovú úpravu, je pokryté v našomVodidlo valca z PVC.

Do seba zapadajúce verzus nezasahujúce kužeľové skrutky

Kónický nie je jedna vec. Ako hlboko zapadajú dve skrutky, mení sa správanie stroja a my vytvárame obe konfigurácie.

Do seba zapadajúce kónické dvojité skrutkyzapadnú do seba, takže let jednej skrutky zasahuje do kanála druhej. Uzavreté komory, ktoré to vytvára, poskytujú pozitívny transport a dôkladné, kontrolované miešanie a skrutky sa pri otáčaní navzájom utierajú. Toto je konfigurácia väčšiny PVC rúr, profilov a plechov.

Dvojité kužeľové skrutky, ktoré do seba nezaberajúsedieť vedľa seba bez zapojenia. Doprava je menej pozitívna a šmyk je nižší, čo vyhovuje materiálu, ktorý vôbec neznesie veľkú prácu.

Praktický bod pre kupujúcich je ten istý, ktorý platí pre označenie veľkosti: náhrada musí zodpovedať konfigurácii stroja, ktorý vlastníte. Spoločnosť Nanhaiya patrila medzi prvých čínskych výrobcov, ktorí sa špecializovali na do seba zapadajúce aj nezasahujúce kužeľové dvojité skrutky, takže súpravu je možné zostaviť oboma spôsobmi.

Kužeľové alebo paralelné? Krátka verzia

Obe sú dvojité skrutky. Sú stavané na rôzne problémy.

Základné pravidlo: ak je materiál citlivý na teplo a prichádza ako prášok, zúženie pracuje pre vás. Ak je úlohou kompaundovanie alebo veľkoobjemové peletovanie, zvyčajne vyhráva paralelný stroj. Úplné porovnanie sedí v našomkužeľové vs paralelné vedenie.

Čo kužeľové dvojité skrutky skutočne produkujú

Výstup pokrývajú štyri rodiny: profily, plechy, rúry a profily vlastného tvaru. V praxi to znamená dlhý zoznam každodenných produktov.

Výrobky z PVC

PVC penové dosky a dekoratívne dosky, ako sú stropné a stenové panely. PVC-U vodovodné a drenážne potrubie, potrubné vedenie a vlnitá rúrka s malým priemerom. Dverové a okenné profily, zárubne aj krídla. Stropné panely a káblové žľaby. Flexibilné hadice ako záhradná hadica a potrubie a tesniace pásy na dvere a okná.

Modifikované a kompozitné výrobky

PVC drevo-plastové kompozitné podlahy, zábradlia a ozdobné lišty. PVC fólia plnená uhličitanom vápenatým, vrátane technických rohoží. PP profily plnené mastencom pre menej náročné aplikácie.

Drevoplastová práca si zaslúži vlastnú poznámku. Nanhaiya sa objavila na 18. fóre China Wood Plastics Summit Forum ako jeden z najväčších čínskych dodávateľov kužeľových dvojzávitovkových sudov pre WPC a strana opotrebenia tejto povinnosti je zahrnutá v našomWPC skrutkové vedenie valca.

Ďalšie špeciálne produkty

ABS ozdobné lišty pre domáce spotrebiče a interiéry automobilov. PE/PVC kompozitná vodovodná rúrka, ktorá kombinuje húževnatosť PE s tuhosťou PVC.

Konkrétne v rámci PVC fólie tvoria stavebné materiály približne 60 % konečného použitia, pričom obaly sú až na druhom mieste. Na týchto linkách sa zvyčajne pohybujú protibežné kužeľové závitovky s núteným podávaním suroviny, takže plastifikácia, miešanie a strihanie zostáva stabilné počas celého procesu.

Veľkosti, ktoré vyrábame

Toto sú špecifikácie kónickej dvojitej skrutky a valca, ktoré vyrábame, písané ako priemer vypúšťania nad priemerom podávania.

Tento sortiment pokrýva približne 90 % kužeľových dvojitých skrutiek v prevádzke na trhu a jednotlivé produktové rady za ním, vrátanePVC doskaaPVC profilsúpravy, seď podnaše kužeľové sudy s dvojitou skrutkou. Ak váš stroj nespadá do zoznamu, geometria môže byť navrhnutá tak, aby sa zhodovala s vašou čiarou, a nie vynútená na najbližšiu štandardnú veľkosť.

Všimnite si páry, ktoré zdieľajú prvé číslo. 65/120 a 65/132 sa vybíjajú pri 65 mm, ale naberajú veľmi odlišné objemy, a 80/143, 80/156 a 80/172 robia rovnaký bod trikrát. Priemer posuvu nie je detail.

Keď je potrebné vymeniť kužeľovú sadu

Kužeľové skrutky sa opotrebúvajú tam, kde je tlak najvyšší, čo je smerom k úzkemu výtlačnému koncu. Stroj to signalizuje skôr, ako diely vyzerajú zjavne zle.

• Výstup klesápri rovnakej rýchlosti skrutky, pretože opotrebovaná vôľa umožňuje skĺznutiu taveniny dozadu namiesto pohybu dopredu.
• Plastifikačné kvalitné kvapky.Na PVC, ktoré sa prejavuje zlou fúziou, nerovnomernou farbou alebo povrchovými chybami na profile.
• Zaťaženie motora stúpapri konštantnom výstupe, ukazovanie na odpor, nesúosovosť alebo znížený stavebný odpor materiálu.
• Čierne škvrny sa vracajúpo čistení, čo na PVC často znamená, že znehodnotený materiál sa usádza v opotrebovanom priestranstve a varí sa tam.

Potvrďte skôr nástrojmi ako dojmami. Zmerajte skrutky a vŕtanie podľa konštrukčného výkresu a skontrolujte vôľu medzi dvoma skrutkami, ako aj medzi skrutkami a hlavňou.

Prečo pracovať s Nanhaiya

Nanhaiya vyrába skrutky a sudy už viac ako dvadsať rokov a slúži viac ako 500 klientom po celom svete. nášrad kužeľových dvojitých závitoviekpokrýva PVC dosku, PVC fóliu, PVC profil a PE v konfiguráciách do seba a do seba, čo zodpovedá približne 90 % kužeľových strojov v prevádzke.

Správny výber pozostáva z troch krokov a my na nich pracujeme s vami: identifikujte spracovávaný materiál, pochopte, čo má linka vyrábať, potom priraďte hlaveň k zariadeniu, ktoré skutočne vlastníte. Pre neštandardné stroje naši inžinieri navrhnú geometriu tak, aby vyhovovala.

Povrchová úprava je špecifikovaná oddelene od geometrie, pretože závisí od toho, ako abrazívne a korozívne je vaše zloženie. Dodávame nitridáciu, chrómovanie, nehrdzavejúcu oceľ, bimetalický povrch a striekanie karbidu volfrámu a tam, kde si to vyžaduje krmivo, nastriekame tvrdú zliatinu po celom kruhu okolo zóny opotrebenia otvoru, aby sme dosiahli vnútornú tvrdosť 62 HRC. nášbimetalické vs nitridované vedenievysvetľuje, kedy to platí, a príručka o materiáloch sa týka základných ocelí.

Pošlite model vášho stroja, veľkosť skrutky ako obe čísla a materiál, ktorý používate. Cenovú ponuku dostanete do 12 hodín.

Často kladené otázky

Čo je to kužeľový valec s dvojitou skrutkou?

Je to plastifikačná jednotka kužeľového dvojzávitovkového extrudéra: valec s dvoma prekrývajúcimi sa kužeľovými otvormi, ktoré držia dve kužeľové závitovky. Skrutky sú široké na podávacom konci a úzke smerom k matrici a toto zúženie vytvára postupné stláčanie, jemné strihanie a silnú dopravu.

Ako funguje kužeľový dvojskrutkový valec?

Materiál vstupuje do širokého podávacieho konca, kde veľký prívod vyhovuje objemnému prášku. Zaberajúce skrutky ho mechanicky dopravia dopredu a keď sa otvor zužuje, materiál sa neustále stláča, pričom sa vytláča vzduch a zvyšuje sa hustota. Vyhrievané zóny ho spájajú do rovnomernej taveniny, prchavé látky sa odvetrávajú a úzky výtokový koniec vytvára tlak, ktorý matrica potrebuje.

Čo znamenajú dve čísla v kužeľovej veľkosti skrutky?

Menšie číslo je priemer na výstupnom konci a väčšie číslo je priemer na prívodnom konci. Skrutka 55/110 meria 55 mm na špičke a 110 mm na vstupe. Pri vyžiadaní cenovej ponuky vždy uveďte obe čísla, pretože veľkosti ako 65/120 a 65/132 zdieľajú prvé číslo, ale nie sú zameniteľné.

Prečo sa pre PVC používajú dvojité kužeľové skrutky?

Pevný PVC je citlivý na šmyk aj teplotu a prichádza ako objemná suchá zmes. Kónický dizajn odpovedá na všetky tri problémy naraz: veľký podávací koniec prehltne prášok, postupné stláčanie pracuje s materiálom rovnomerne namiesto silného stláčania v jednej zóne a jemné strihanie ho chráni pred degradáciou.

Aký je rozdiel medzi kužeľovými a paralelnými dvojitými skrutkami?

Kužeľová dvojskrutka sa zužuje od širokého podávacieho konca k úzkemu výtlačnému koncu, čím poskytuje postupné stláčanie a jemný strih, ktorý vyhovuje tuhým PVC rúram, profilom a plechom. Paralelná dvojitá skrutka má v celom rozsahu konštantný priemer, čo vyhovuje kompaundácii, predzmesi a vysokovýkonnej peletizácii, kde záleží viac na nastaviteľnom strihu.

Aký je rozdiel medzi kónickými skrutkami, ktoré sa do seba zaberajú a nezaberajú?

Do seba zapadajúce skrutky do seba zapadnú, takže letka jednej zasahuje do kanála druhej. To vytvára uzavreté komory, pozitívny transport a dôkladné premiešanie a skrutky sa navzájom utierajú. Skrutky, ktoré do seba nezaberajú, sedia vedľa seba bez toho, aby zapadli, čo umožňuje nižší šmyk a menej pozitívny transport materiálu, ktorý neznesie veľa práce.

Aké produkty sa vyrábajú pomocou kužeľových dvojzávitovkových extrudérov?

Štyri skupiny: profily, plechy, rúry a profily na mieru. V praxi to zahŕňa PVC penu a dekoračné dosky, PVC-U vodovodné a drenážne rúry, potrubia, dverové a okenné profily, stropné panely, káblové žľaby, hadice a tesniace pásy, drevoplastové kompozitné podlahy a zábradlia, plnené PVC dosky, ABS dekoračné lišty a PE/PVC kompozitné rúry.

Musia sa kónické dvojité skrutky vymeniť ako pár?

áno. Vôľa medzi dvomi skrutkami je nastavená pri výrobe a nedá sa obnoviť pripevnením jednej novej skrutky k opotrebovanému partnerovi. Dvojité kónické skrutky sa vyrábajú, dodávajú a vymieňajú ako pár, a tak by sa mali aj skladovať a manipulovať.
